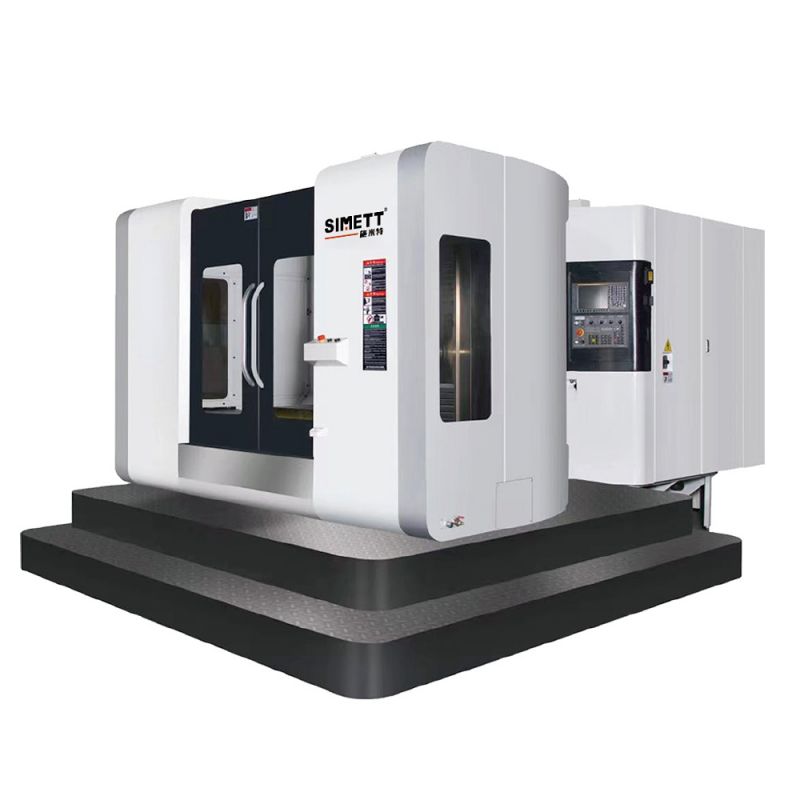

Trung tâm gia công ngang CNC 1290 là minh chứng cho cam kết của SIMETT về kỹ thuật xuất sắc, được thiết kế để phục vụ nhu cầu chính xác của môi trường sản xuất chuyên nghiệp. Trung tâm gia công ngang này mang đến sự kết hợp giữa sức mạnh, độ chính xác và khả năng thích ứng chưa từng có.
Thông số sản phẩm |
|
Tên may moc: |
Trung tâm gia công ngang CNC |
Mẫu máy: |
SMTHMC-1290 |
Du lịch: |
|
Hành trình trục X (mm): |
1200
|
Hành trình trục Y (mm): |
900
|
Hành trình trục Z (mm): |
700
|
Khoảng cách từ tâm trục chính đến mặt bàn (mm): |
75-975 |
Khoảng cách từ đáy trục chính đến tâm mặt bàn (mm): |
165-865 |
Mặt bàn: |
|
Diện tích mặt bàn (mm): |
1360*700 |
Tối đa. Tải Trọng Lượng (kgf): |
1000
|
Rãnh hình chữ T (WxNO.xP) (mm): |
18*5*122 |
Lỗ ren trên bảng: |
KHÔNG |
Min. độ chia của mặt bàn (°): |
1
|
Con quay: |
|
Độ côn trục chính: |
BT50 |
Tốc độ trục chính (vòng/phút): |
6000
|
Đường kính ống lót trục chính (mm): |
Φ190 |
Công suất trục chính (kW): |
15/11 |
Kiểu truyền động của trục chính: |
Đai lái xe |
Trọng lượng của trục Y: |
Khối xi lanh cân bằng nitơ |
Tốc độ nạp: |
|
Tốc độ của trục X/Y/Z (m/phút): |
20/12/20 |
Tốc độ cắt thức ăn (mm/phút): |
1-6000 |
Tối thiểu. đơn vị đầu vào (mm): |
0.001
|
Công suất động cơ servo trục X/Y/Z (kW): |
3/3/3 |
Chiều rộng của đường dẫn trục X/Y/Z (mm): |
55/45 |
Loại đường dẫn hướng trục X/Z: |
Đường dẫn con lăn |
Loại đường dẫn hướng trục Y: |
Đường dẫn cứng |
Thay đổi lưỡi tự động: |
|
Số dụng cụ cắt (chiếc): |
24
|
Bu lông chân: |
P-50T(45°) |
Tối đa. Trọng lượng dụng cụ cắt (kg): |
18
|
Tối đa. chiều dài dụng cụ cắt (mm): |
350
|
Tối đa. đường kính dụng cụ cắt (mm): |
F112 |
Tối đa. đường kính giữa hai dụng cụ cắt (mm): |
Φ200 |
Thời gian thay dao (T thành T) (giây): |
5
|
Các loại công cụ thay đổi: |
Cánh tay đôi có kẹp |
APC: |
|
số tấm (chiếc): |
1
|
Kiểu trao đổi: |
KHÔNG |
Tối đa. đường kính quay của phôi (mm): |
KHÔNG |
Độ chính xác: |
|
Độ chính xác định vị (mm): |
0.015
|
Độ chính xác định vị lặp lại (mm): |
0.01
|
Người khác: |
|
Diện tích địa điểm (chiều dài * chiều rộng) (mm): |
4000*3400 |
Tối đa. chiều cao của máy (mm): |
3000
|
Trọng lượng máy (kg): |
8000
|
Áp suất không khí (bar): |
6 ~ 8 |
Công suất điện (kVA): |
40
|
Hệ thống CNC: |
FANUC-0iMF/MITSUBISHI-M80 |
Phụ kiện: √;X;O; "√" có nghĩa là phụ kiện tiêu chuẩn; "X" có nghĩa là các phụ kiện KHÔNG CÓ SẴN; "O" có nghĩa là các phụ kiện tùy chọn |
Trang bị tiêu chuẩn: |
Bộ trao đổi thính giác của hộp điện |
√
|
Vít kéo trước của trục ba |
√
|
Bộ phận tháo kẹp |
√
|
Thiết bị bôi trơn cho ăn tự động |
√
|
Tất cả các tấm kim loại che phủ không có chip |
√
|
Thiết bị chống bụi của hộp điện |
√
|
thiết bị không có chip với màng chắn gió ở đáy trục chính |
√
|
Đèn bên trong máy |
√
|
Đèn cảnh báo ba màu |
√
|
khai thác cứng nhắc |
√
|
Vít và khối móng |
√
|
hướng dẫn vận hành và bảo trì |
√
|
Bộ công cụ |
√
|
Các loại trục chính |
|
loại truyền động bằng đai 6000 vòng/phút |
√
|
loại truyền động bằng đai 8000 vòng/phút |
O
|
hộp số hai cấp 6000 vòng/phút |
O
|
Bộ làm mát dầu trục chính |
√
|
Hệ thống CTS |
O
|
Hệ thống điều khiển |
|
FANUC-0iMF |
√
|
SIEMENS-828D |
O
|
MITSUBISHI-M80 |
O
|
KND |
O
|
Hệ thống làm mát |
|
Hệ thống làm mát chất lỏng cắt |
O
|
Vòng làm mát trục chính |
√
|
thổi phôi |
√
|
Hệ thống vận chuyển chip |
|
chức năng xả chip cơ sở |
√
|
Chức năng tắm nắp trên |
O
|
súng bắn nước/súng hơi |
√
|
máy vận chuyển chip |
O
|
Hệ thống bôi trơn |
|
Thiết bị bôi trơn cấp dầu tự động |
√
|
Thiết bị bôi trơn nạp mỡ tự động |
O
|
ATC |
|
Thông số kỹ thuật chân BT50 |
√
|
Đặc điểm kỹ thuật chuôi HSK |
O
|
Tạp chí công cụ loại đĩa 24T |
√
|
Tạp chí công cụ loại đĩa 30T |
O
|
Hệ thống bù lỗi |
|
Thước cách tử trục X/Y |
O
|
Thước cách tử trục X/Y/Z |
O
|
Phụ kiện hệ thống điện |
|
Thiết bị an ninh cửa an toàn |
O
|
Thiết bị an ninh cửa an toàn (CE) |
O
|
Hệ thống ngắt liên lạc tự động |
√
|
Bộ trao đổi nhiệt của hộp điện |
√
|
Động cơ không khí làm mát của hộp điện |
O
|
Hệ thống phát hiện dụng cụ cắt/phôi |
|
Máy dò chiều dài dụng cụ cắt tự động |
O
|
Máy phát hiện lỗi công cụ |
O
|
Máy dò phôi |
O
|
Các phụ kiện tùy chọn khác |
|
Cửa tự động bên apc |
O
|
Khoảng cách từ tâm trục chính đến bàn làm việc: Trung tâm gia công ngang CNC 1290 cung cấp phạm vi rộng 75-975mm từ tâm trục chính đến bàn làm việc, cho phép thực hiện nhiều kích cỡ phôi và ứng dụng gia công khác nhau.
Thông số kỹ thuật của khe chữ T: Bàn làm việc được trang bị các khe chữ T có chiều rộng 18mm, với 5 khe và khoảng cách 122mm, mang đến một nền tảng linh hoạt và an toàn cho các vật cố định phôi.
Côn trục chính: Côn trục chính BT50 đảm bảo khả năng tương thích với nhiều tùy chọn dụng cụ và cung cấp cơ chế giữ dụng cụ an toàn để nâng cao độ chính xác.
Hệ thống truyền động trục chính: Trục chính sử dụng hệ thống truyền động dây đai, được biết đến với hiệu quả, độ tin cậy và khả năng truyền tải công suất cao một cách êm ái.
Công suất trục chính: Máy cung cấp hai tùy chọn mạnh mẽ là 11KW hoặc 15KW, đảm bảo rằng Trung tâm gia công ngang CNC 1290 có thể xử lý các nguyên công gia công nặng một cách dễ dàng.
Hệ thống đối trọng trục Y: Khối xi lanh cân bằng nitơ trên trục Y tăng cường độ ổn định và giảm độ rung, mang lại độ chính xác và độ hoàn thiện bề mặt vượt trội.
Tốc độ di chuyển ngang nhanh: Các trục được thiết kế để chuyển động nhanh, với tốc độ 20m/phút đối với trục X và Z và 12m/phút đối với trục Y, tối ưu hóa năng suất với khả năng tái định vị nhanh chóng.
Tốc độ tiến dao cắt: Tốc độ tiến dao cắt có thể điều chỉnh từ 1 đến 6000mm/PHÚT, mang lại sự linh hoạt để thực hiện nhiều nguyên công gia công từ gia công thô đến tinh.
Cấu trúc bền bỉ: Được chế tạo bằng các vật liệu và linh kiện chất lượng hàng đầu, Trung tâm gia công ngang CNC 1290 được thiết kế để có tuổi thọ cao và hiệu suất ổn định trong các môi trường đòi hỏi khắt khe.
Vận hành hiệu quả: Thiết kế của máy tập trung vào hiệu quả vận hành, hướng tới giảm tiêu thụ năng lượng và tối đa hóa năng suất.
Khả năng tiếp cận toàn cầu: Mạng lưới rộng khắp của SIMETT đảm bảo rằng khách hàng trên toàn thế giới có quyền truy cập vào trung tâm gia công tiên tiến này và có thể tin cậy vào sự hỗ trợ sau bán hàng mạnh mẽ.
Trung tâm gia công ngang CNC 1290 là một cỗ máy mạnh mẽ, chính xác và linh hoạt đáp ứng nhu cầu của những người vận hành chuyên nghiệp, những người yêu cầu mức độ kiểm soát và độ chính xác cao trong quy trình gia công của họ. Khi SIMETT hướng tới tương lai, công ty cam kết con đường đổi mới và phát triển sản phẩm liên tục, đảm bảo máy móc của họ luôn dẫn đầu về công nghệ trong ngành sản xuất. Với sự tập trung kiên định vào sự thành công của khách hàng, SIMETT đặt mục tiêu mở rộng phạm vi tiếp cận toàn cầu, giúp các nhà sản xuất trên toàn thế giới có thể tiếp cận các giải pháp tiên tiến của mình. Kế hoạch chiến lược của công ty cũng được đầu tư rất nhiều vào tính bền vững, đảm bảo rằng các hoạt động và dịch vụ của Trung tâm gia công ngang CNC 1290 phù hợp với các hoạt động có ý thức về môi trường. Thông qua cách tiếp cận toàn diện này, SIMETT không chỉ dự đoán tương lai của ngành sản xuất mà còn tích cực định hình nó, với tầm nhìn rõ ràng nhằm trao quyền cho khách hàng của mình đạt được những tầm cao mới về hoạt động xuất sắc và lợi thế cạnh tranh trên thị trường toàn cầu.
