Ưu điểm và tính năng của máy mài bề mặt yên CNC

Mục lục

1. Máy mài bề mặt yên CNC là gì?

2. Ưu điểm chính cho sản xuất chính xác

3. Nhìn sâu vào các tính năng cốt lõi

4. Thông số kỹ thuật quan trọng

5. Ứng dụng trong các ngành công nghiệp

6. Câu hỏi thường gặp (FAQ)

1. Thế nào làCNCMáy mài bề mặt yên?

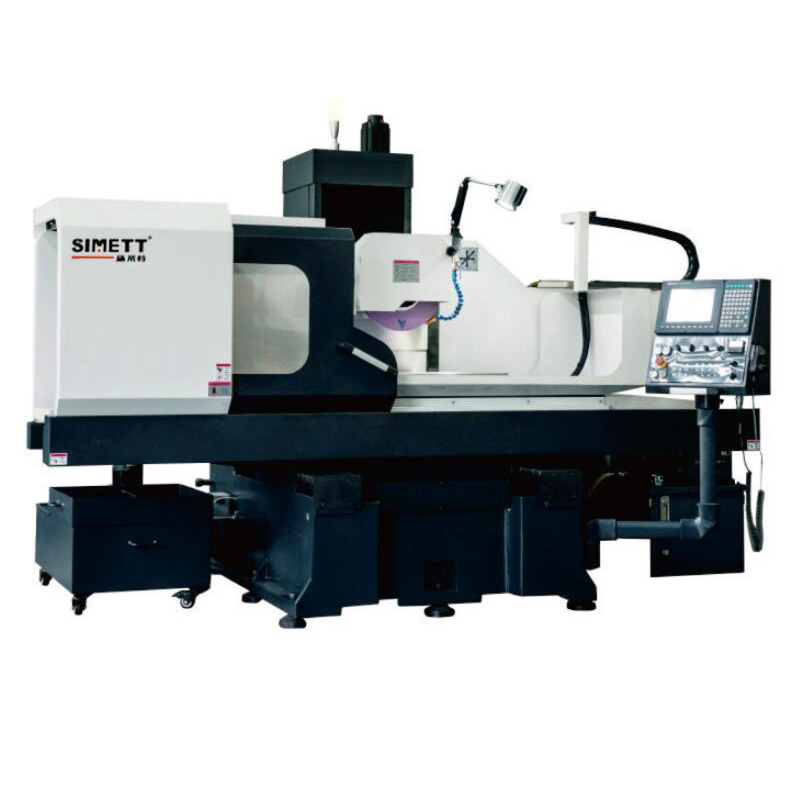

Máy mài bề mặt yên CNC thể hiện sự tiến bộ đáng kể trong công nghệ mài chính xác. Không giống như các máy mài thông thường, loại thiết bị này có cấu trúc “yên” chuyển động, là một chân đế chắc chắn, chịu tải nặng để đỡ bàn phôi. Yên này di chuyển theo chiều dọc dưới bánh mài, mang lại sự ổn định và độ cứng đặc biệt. Việc tích hợp Điều khiển số máy tính (CNC) nâng máy này lên mức độ chính xác, độ lặp lại và tự động hóa mới. Nó được thiết kế đặc biệt để tạo ra các bề mặt phẳng và nhẵn đặc biệt trên nhiều loại vật liệu, từ thép cứng đến gốm sứ, khiến nó không thể thiếu trong phòng dụng cụ và môi trường sản xuất khối lượng lớn.

2. Ưu điểm chính của sản xuất chính xác

Thiết kế củaMáy mài bề mặt yên CNCmang lại những lợi ích khác biệt trực tiếp giúp cải thiện năng suất và chất lượng bộ phận.

• Tính ổn định và độ cứng chưa từng có:Cấu trúc yên lớn giúp giảm thiểu rung động trong quá trình mài. Hiệu ứng giảm chấn này rất quan trọng để đạt được bề mặt hoàn thiện vượt trội và giữ được dung sai hình học chặt chẽ.

• Độ chính xác và độ lặp lại cao:Hệ thống CNC đảm bảo mọi chuyển động của yên xe, chuyển động chéo và đầu bánh xe đều được kiểm soát chính xác. Điều này đảm bảo rằng mọi bộ phận được sản xuất đều giống hệt nhau, hết đợt này đến đợt khác, giảm tỷ lệ phế liệu.

• Nâng cao năng suất:Các tính năng tự động hóa, chẳng hạn như tự động mài bánh xe và cấp liệu xuống có thể lập trình, giúp giảm đáng kể thời gian can thiệp thủ công và chu trình. Điều này cho phép hoạt động không cần giám sát, ngay cả đối với các công việc phức tạp.

• Bề mặt hoàn thiện đặc biệt:Sự kết hợp giữa độ ổn định, kiểm soát chính xác tốc độ cấp liệu và công nghệ bánh mài tiên tiến cho phép máy này tạo ra các bề mặt hoàn thiện mà thường không thể đạt được bằng các phương pháp khác.

• Tính linh hoạt:Một hiện đạiMáy mài bề mặt yên CNCcó thể xử lý nhiều loại phôi khác nhau, từ các bộ phận nhỏ, phức tạp đến khuôn và khuôn lớn, nặng.

3. Nhìn sâu vào các tính năng cốt lõi

Sự vượt trội của chiếc máy mài này bắt nguồn từ những tính năng cụ thể của nó:

• Cấu trúc chuyển động của yên xe:Tính năng cốt lõi là toàn bộ bàn làm việc di chuyển trên một yên cứng, đảm bảo lực mài ổn định và phân tán nhiệt.

• Vít bi chính xác:Vít bi có độ chính xác cao trên tất cả các trục được dẫn động bởi động cơ servo, mang lại khả năng định vị chính xác và chuyển động trơn tru.

• Hệ thống thay bánh xe tự động:Tự động duy trì hình dạng và độ sắc nét của bánh mài, đảm bảo hiệu suất ổn định và độ hoàn thiện mà không cần thời gian ngừng hoạt động của người vận hành.

• Bảng điều khiển CNC thân thiện với người dùng:Giao diện trực quan, thường có lập trình đồ họa, giúp đơn giản hóa hoạt động và giảm thời gian học tập cho những người thợ máy lành nghề.

• Hệ thống làm mát lũ lụt:Loại bỏ nhiệt hiệu quả khỏi vùng mài, ngăn ngừa hư hỏng do nhiệt đối với phôi và đảm bảo độ chính xác về kích thước.

4. Thông số kỹ thuật quan trọng

Khi chọn mộtMáy mài bề mặt yên CNC, việc hiểu rõ các thông số kỹ thuật của nó là điều cần thiết. Danh sách và bảng sau đây trình bày chi tiết các thông số kỹ thuật chính.

Danh sách thông số chính:

• Công suất nghiền:Chiều dài, chiều rộng và chiều cao tối đa của phôi có thể được điều chỉnh.

• Bàn du lịch:Chuyển động dọc tối đa của yên xe.

• Kích thước bánh mài:Đường kính và chiều rộng của bánh mài tiêu chuẩn.

• Công suất trục chính:Công suất của động cơ chính cho biết khả năng xử lý các vết cắt nặng của máy.

• Độ phân giải định vị:Gia số chuyển động nhỏ nhất mà máy có thể thực hiện, ảnh hưởng trực tiếp đến độ chính xác.

5. Ứng dụng trong các ngành

Máy này rất quan trọng trong các lĩnh vực mà độ phẳng chính xác và tính toàn vẹn bề mặt là tối quan trọng:

• Chế tạo công cụ và khuôn dập:Để sản xuất và bảo trì khuôn mẫu, khuôn dập và đồ đạc chính xác.

• Ô tô:Sản xuất linh kiện động cơ, bộ phận truyền động, bánh răng chính xác.

• Hàng không vũ trụ:Nghiền các bộ phận quan trọng như cánh tuabin và các bộ phận kết cấu đòi hỏi mức độ chính xác cao nhất.

• Kỹ thuật chính xác chung:Dành cho bất kỳ ứng dụng nào yêu cầu bề mặt phẳng có khả năng chịu đựng cao, chẳng hạn như bàn trượt máy và khối đo.

6. Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Thiết kế kiểu yên ngựa khác với máy mài bề mặt kiểu cột như thế nào?
A1: Sự khác biệt chính là ở chuyển động. Trong máy dạng cột, đầu mài di chuyển ngang trên cột thẳng đứng. Trong máy kiểu yên ngựa, toàn bộ bàn làm việc được gắn trên một yên di chuyển theo chiều dọc. Thiết kế yên này mang lại khối lượng và độ ổn định cao hơn, dẫn đến giảm rung tốt hơn và độ chính xác cao hơn khi mài ở cường độ cao.

Câu 2: Máy này có thể xử lý những vật liệu nào?
A2: Máy mài bề mặt yên CNC rất linh hoạt và có thể mài nhiều loại vật liệu, bao gồm tất cả các loại thép cứng và không cứng, gang, cacbua, gốm sứ và các hợp kim kỳ lạ khác. Bánh mài thích hợp phải được chọn cho vật liệu cụ thể.

Câu 3: Máy này có thể mài góc được không?
Trả lời 3: Có, hầu hết các mẫu CNC hiện đại đều được trang bị đầu bánh mài có thể xoay chính xác để mài góc. Bộ điều khiển CNC cho phép lập trình các góc phức tạp, cho phép sản xuất các bộ phận có bề mặt nghiêng hoặc biên dạng phức tạp với độ chính xác cao.
